PRODUCTO
Alúmina
TABULAR
La alúmina tabular de HITO® es un excelente material de alfa alúmina pura sinterizada. Utilizando una temperatura superior a 1.900 grados, y sin el uso de aditivos de sinterización, se obtiene un producto de alta pureza completamente densificado a través de un proceso de sinterización rápida.
La alúmina tabular de HITO® se caracteriza por cristales grandes de alfa alúmina, bien desarrollados y con forma de tabletas hexagonales, de hasta 200 μm de longitud. Tiene una refractariedad extremadamente alta, alta resistencia mecánica, gran resistencia a la abrasión, muy buena pureza química, excelentes propiedades dieléctricas y muy buena resistencia a la corrosión ácida y alcalina.
La alúmina tabular de HITO® es utilizada en una gran variedad de industrias, incluidas la del acero, la fundición, la petroquímica, la cerámica y la incineración. Otras aplicaciones comunes incluyen su uso en aislantes eléctricos, mobiliario de hornos, etc.
La alúmina tabular se utiliza principalmente en la industria de materiales refractarios (materiales monolíticos y moldeables) debido a sus excelentes propiedades, así como a sus propiedades químicas estables, buena resistencia al choque térmico, buena resistencia a la erosión y gran resistencia mecánica.
Propiedades Generales
| Propiedades Generales | Alúmina Tabular | Alúmina Tabular de bajo contenido en Sodio | Alúmina Tabular de muy bajo contenido en Sodio |
|---|---|---|---|
| Materia Prima Principal | Alúmina Calcinada | Alúmina Calcinada | Alúmina Calcinada |
| Contenido en Alúmina (%) | ≥ 99 | ≥ 99 | ≥ 99 |
| Densidad (g/cm³) | ≥ 3,50 | ≥ 3,55 | ≥ 3,60 |
| Color | Blanco | Blanco | Blanco |
| Dureza de Mohs | 9 | 9 | 9 |
| Porosidad Aparente (%) | ≤ 5,0 | ≤ 3,0 | ≤ 2,5 |
| Absorción de Agua (%) | ≤ 1,5 | ≤ 1,2 | ≤ 1,0 |
Composición química
| Alúmina Tabular | Alúmina Tabular de bajo contenido en Sodio | Alúmina Tabular de muy bajo contenido en Sodio | |
|---|---|---|---|
| Al2O3 (%) | ≥ 99,20 | ≥ 99,30 | ≥ 99,35 |
| Fe2O3 (%) | ≤ 0,10 | ≤ 0,10 | ≤ 0,10 |
| Na2O (%) | ≤ 0,40 | ≤ 0,20 | ≤ 0,10 |
| SiO2 (%) | ≤ 0,18 | ≤ 0,18 | ≤ 0,18 |

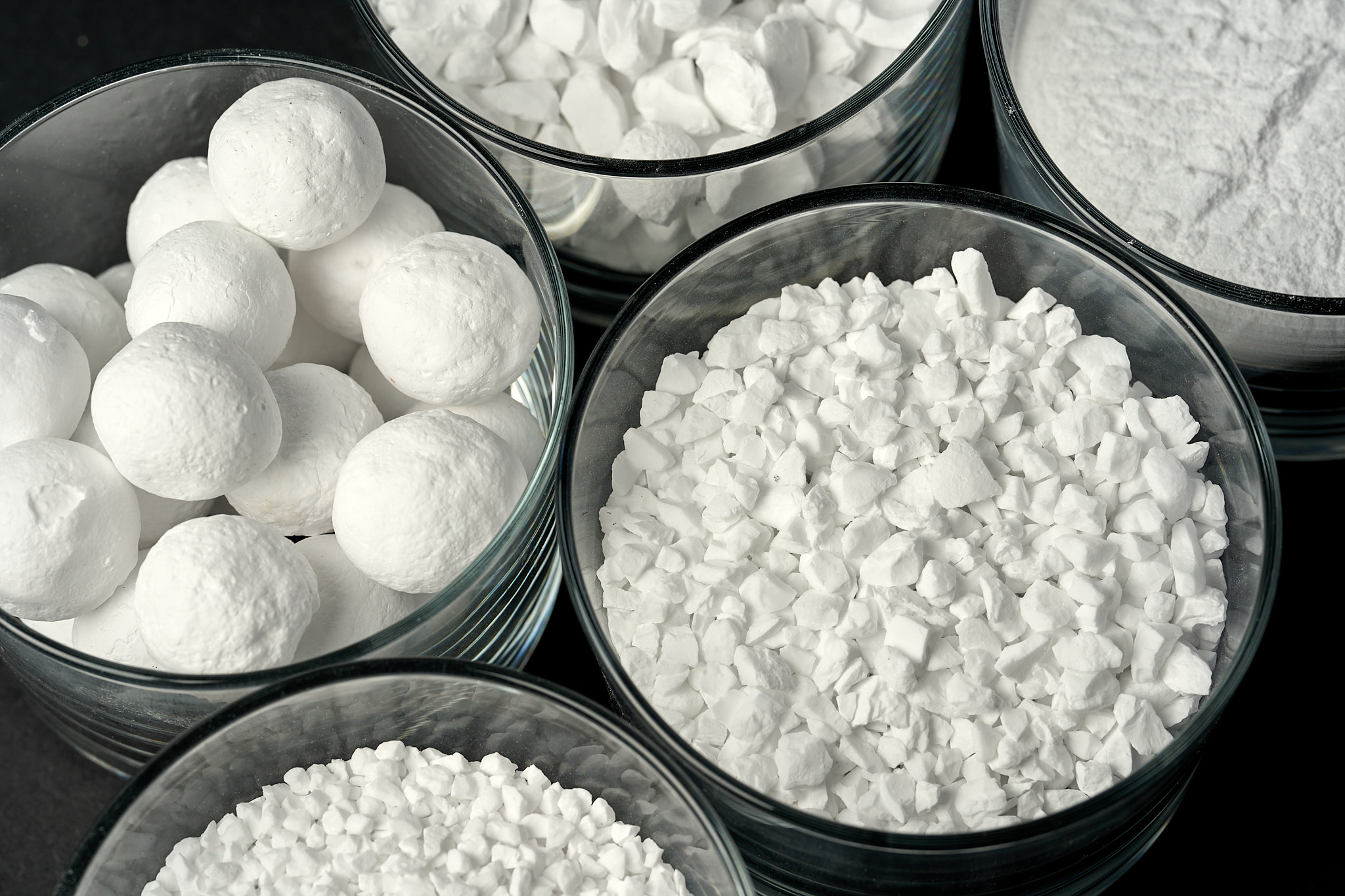

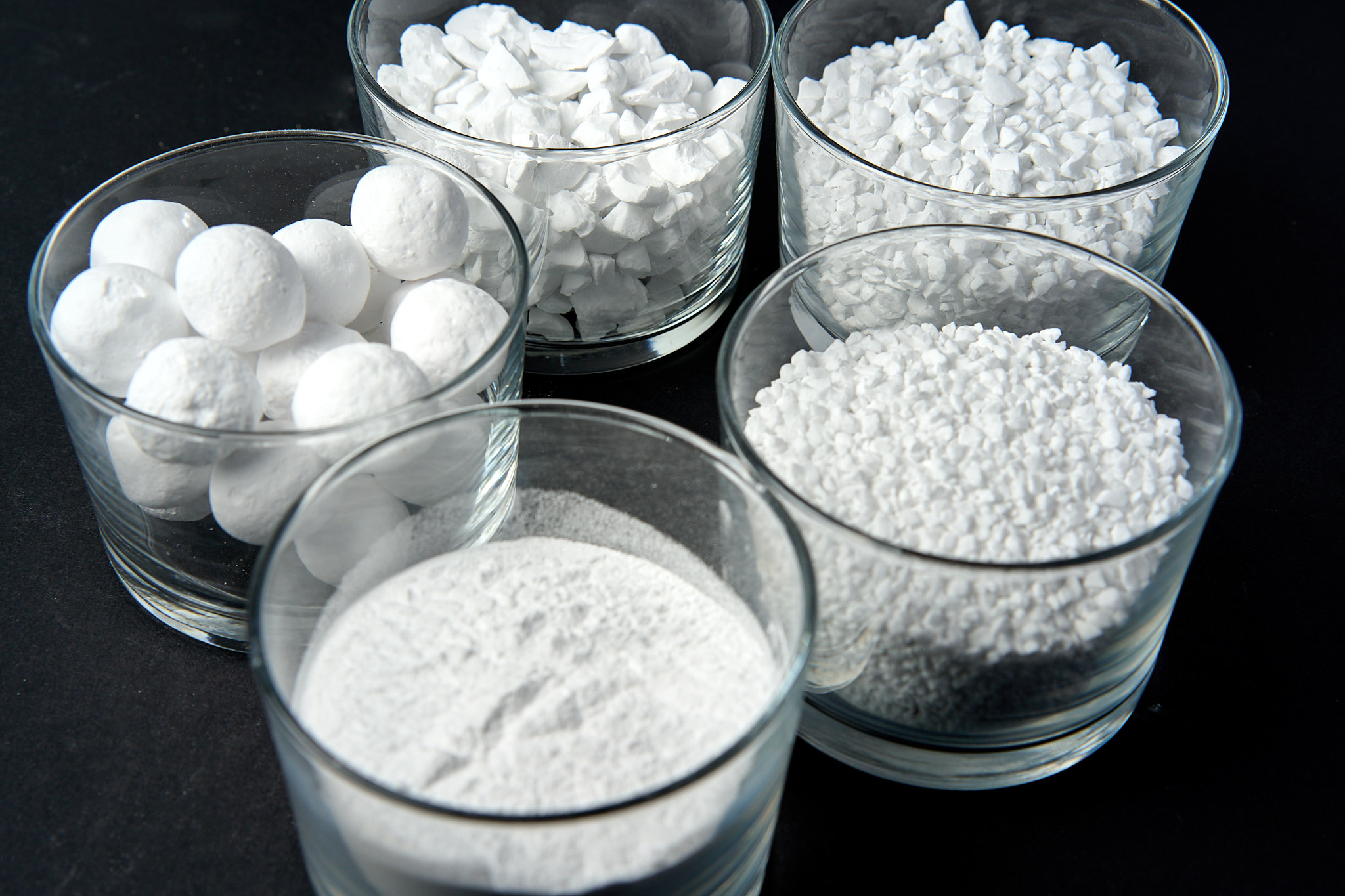

Tamaños Disponibles

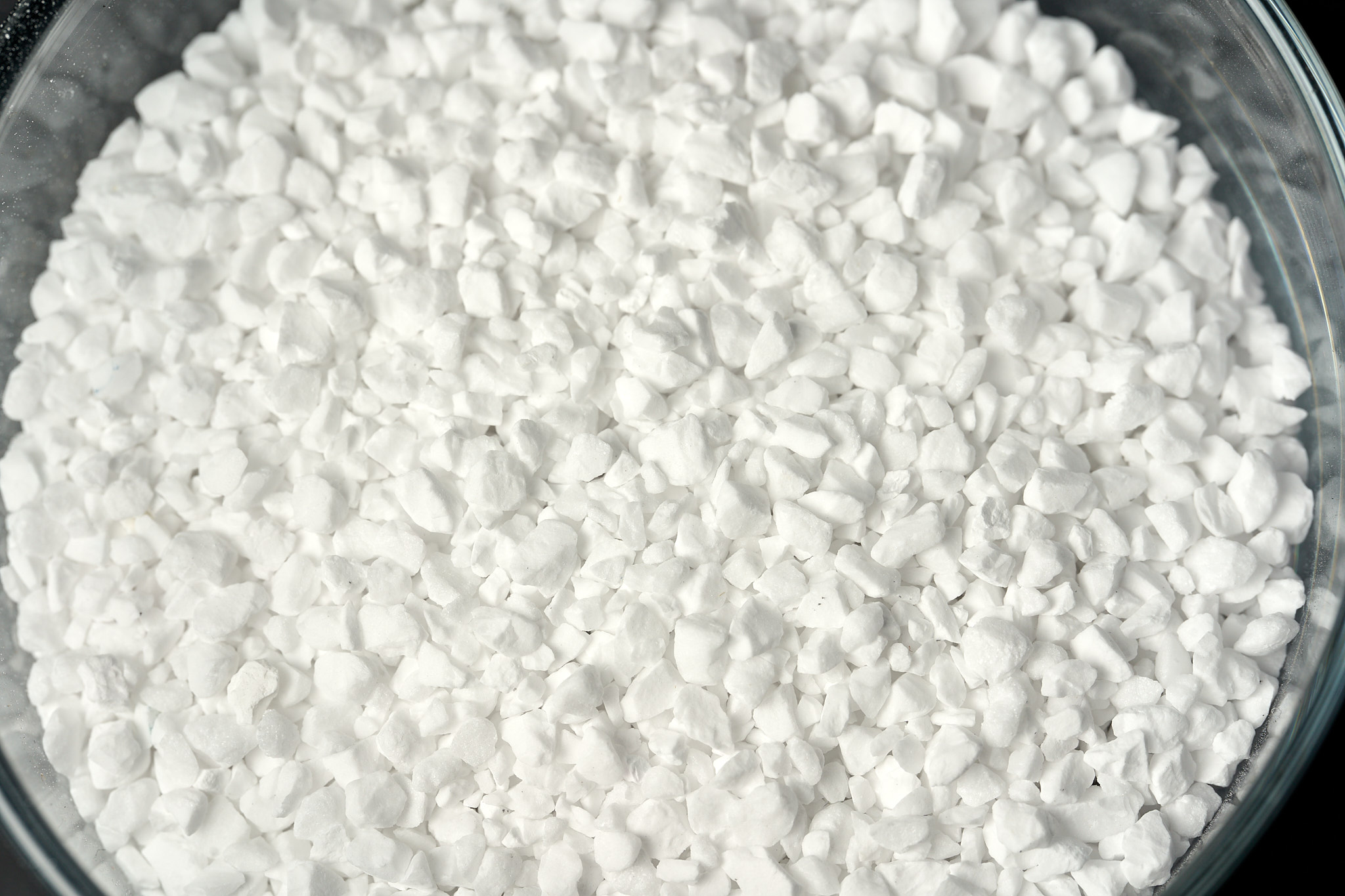

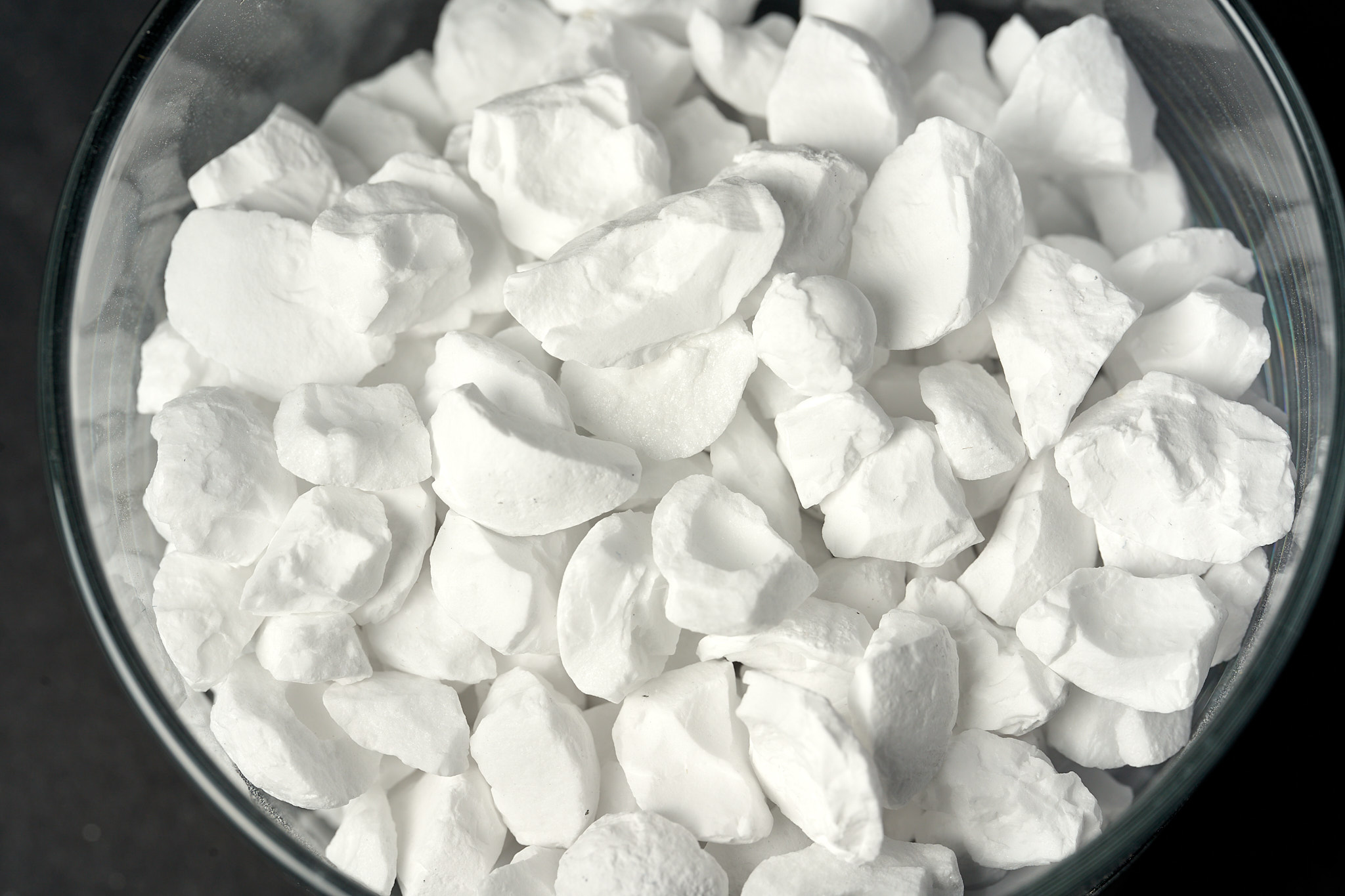

ALÚMINA TABULAR GRANULADA
| Referencia | Medida |
|---|---|
| XT830 | 0 – 0,3 mm |
| XT850 | 0 – 0,5 mm |
| XT803 | 1 – 3 mm |
| XT805 | 3 – 5 mm |
| XT806 | 3 – 6 mm |
| XT810 | 5 – 10 mm |
ALÚMINA TABULAR MICRONIZADA
| Referencia | Medida |
|---|---|
| XT815 | 150 µm |
| XT845 | 45 µm |

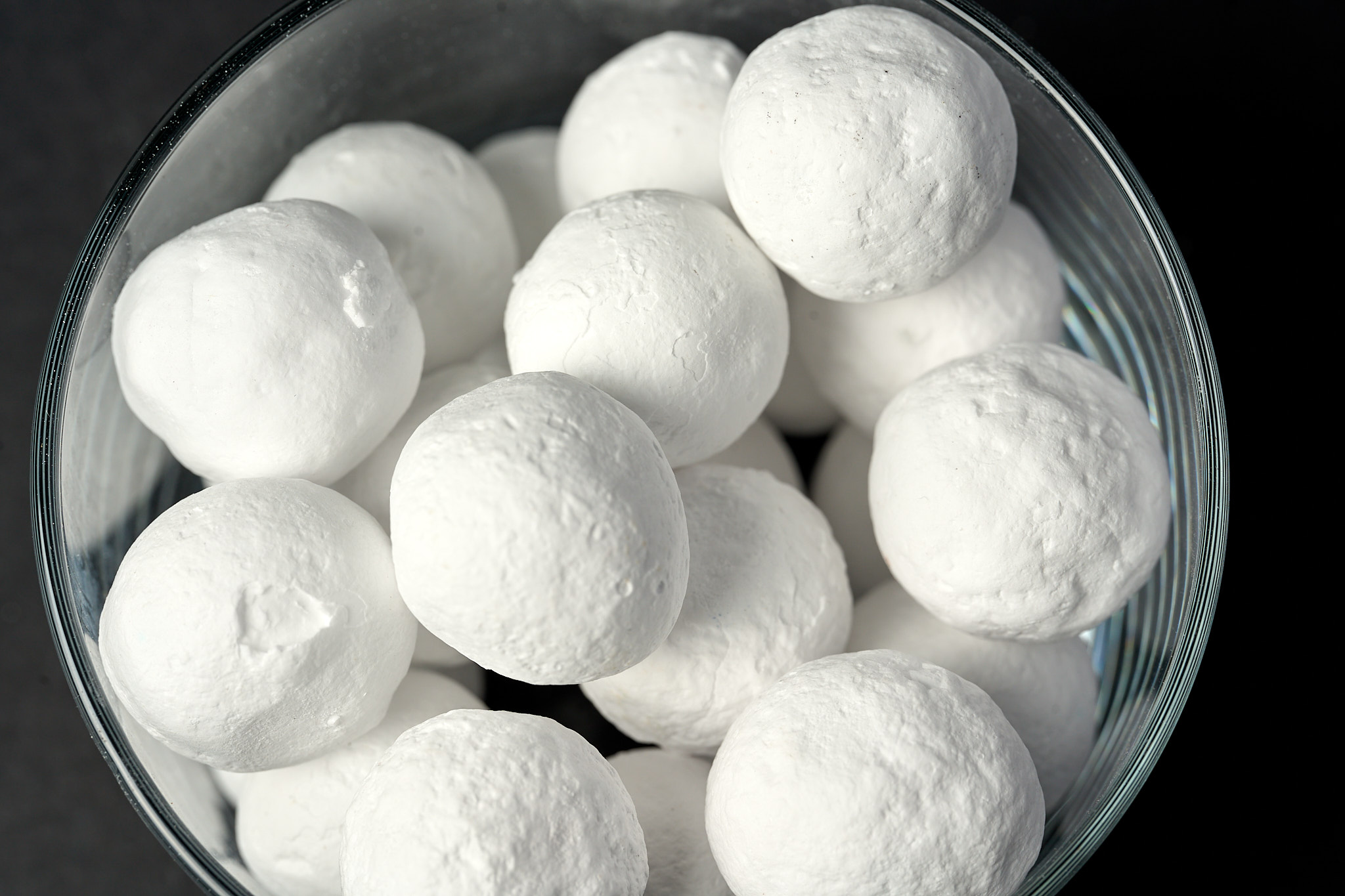

BOLA DE ALÚMINA TABULAR
| Referencia | Medida (mm) | Medida (pulgada) |
|---|---|---|
| XT819 | 19 mm | ¾ |
